Messung der Verschlusszeiten

Selbstbau einer elektronischen Schaltung zur Messung der Verschlusszeiten einer alten analogen Kamera mit einer Lichtschranke und der opensource Software Audacity

07.05.2024

Aufbau

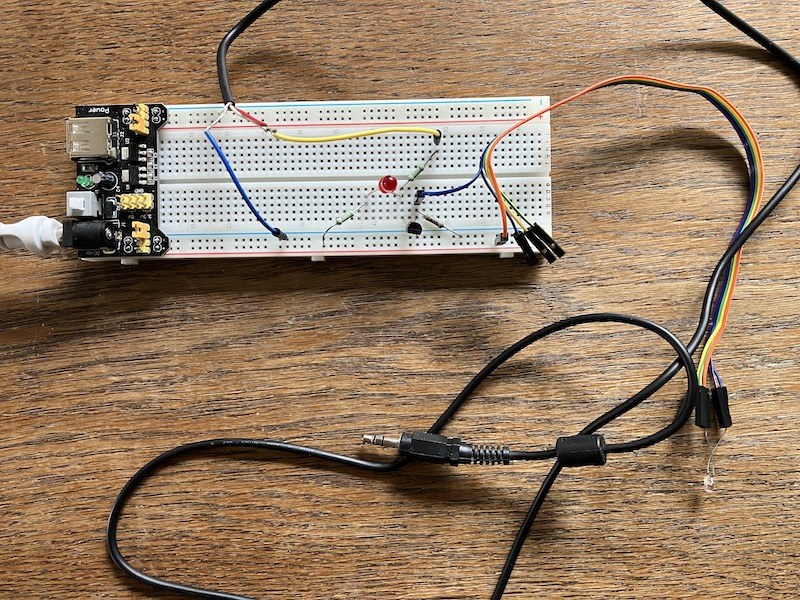

Lichtschranke

Ich hatte vor längerere Zeit für meine Basteleien mit dem Raspi ein Breadboard gekauft. Das habe ich einfach auch für eine schnelle Messanordnung benutzt.

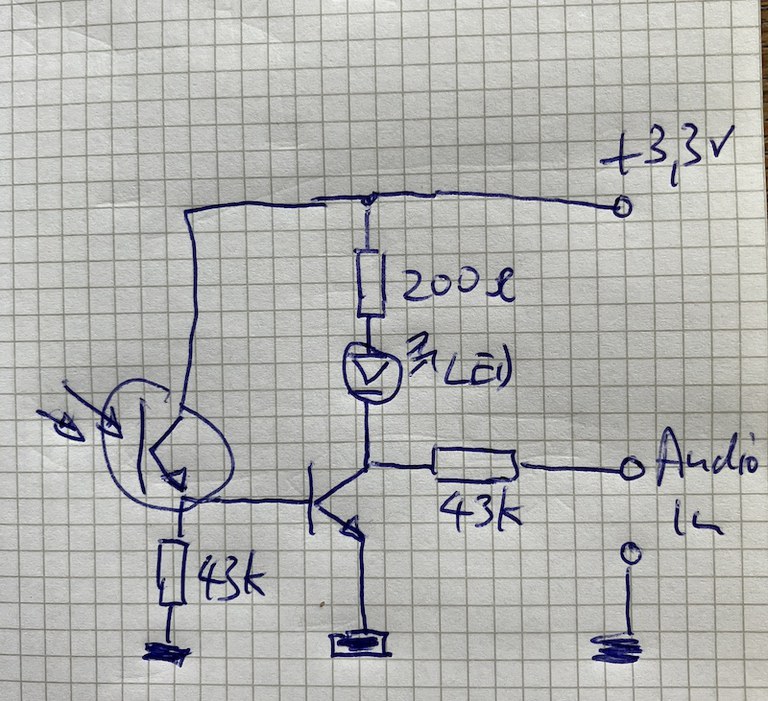

Schaltplan

Die Messung

Ich möchte mit dieser kleinen Messaufbau die Verschlusszeiten meiner alten Praktica BC1 überprüfen. Dazu habe ich die Kamera und die elektronische Schaltung wie folgt angeordnet.

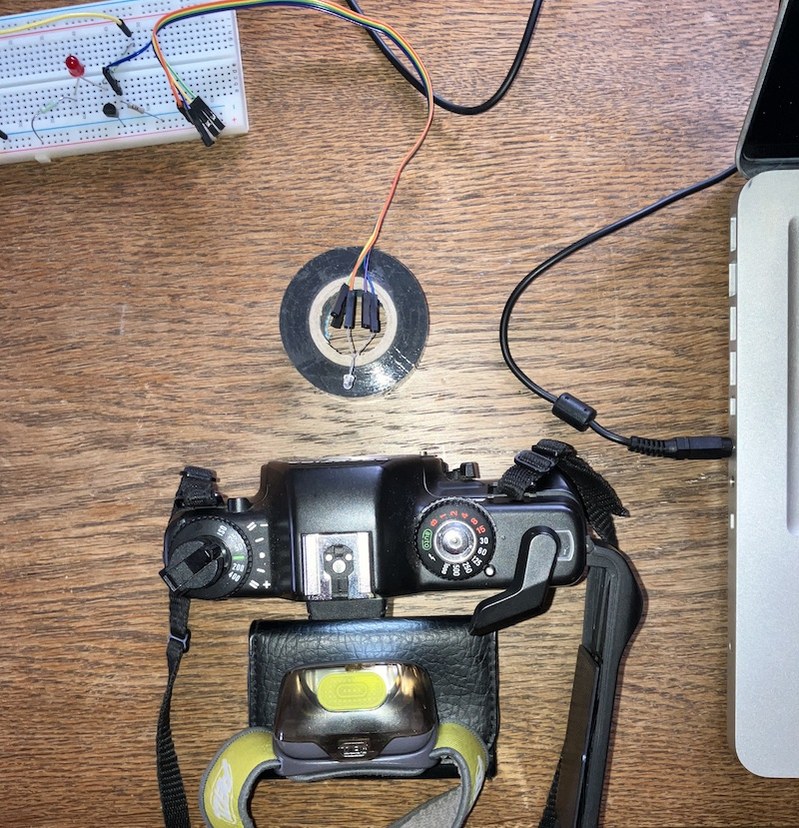

Messaufbau

Bei geöffneter Filmklappe und abmontiertem Objektiv Lichtquelle (Taschenlampe) und Fototransistor gegenüber legen. Man kann die Funktion testen mit der Belichtungszeit 1sec. Die LED sollte für 1sec aufleuchten.

Das Ganze natürlich bei Dämmerlicht aufbauen, damit der Fototransistor nur durch die Taschenlampe beleuchtet wird.

Software

Als Aufnahmesoftware habe ich Audacity benutzt auf einem alten Macbook mit Linux Mint. Dieses Macbook hat noch einen Mikrofoneingang.

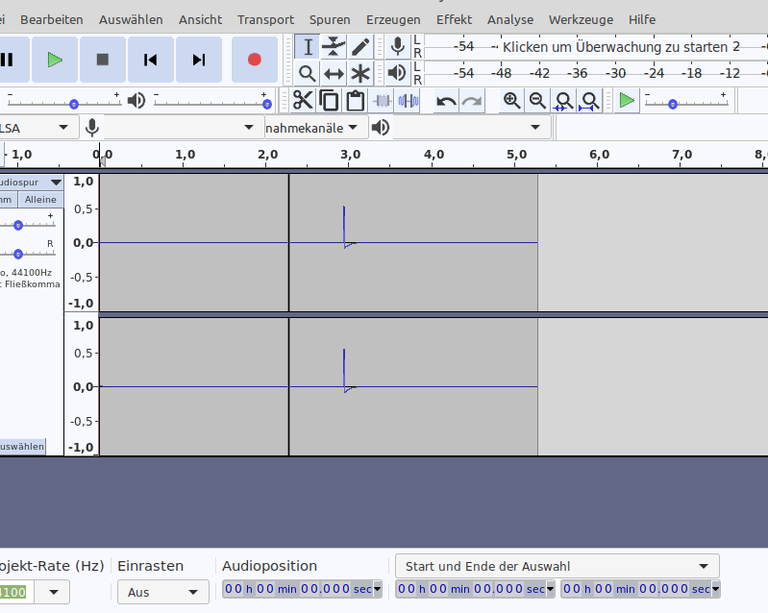

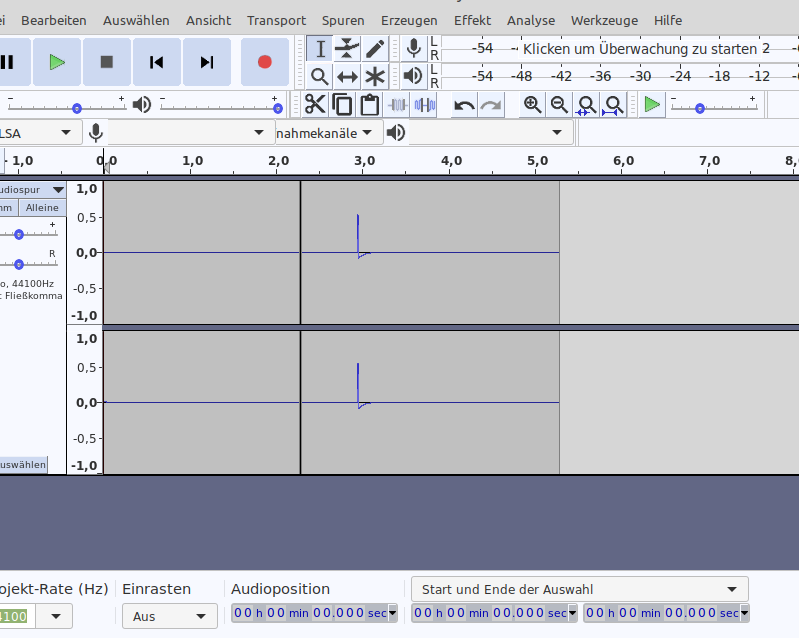

audacity aufnahme

Ermittlung der Verschlusszeit

Differenz der Millisekunden von Anfang und Ende des Signals (auf- und absteigende Flanken).

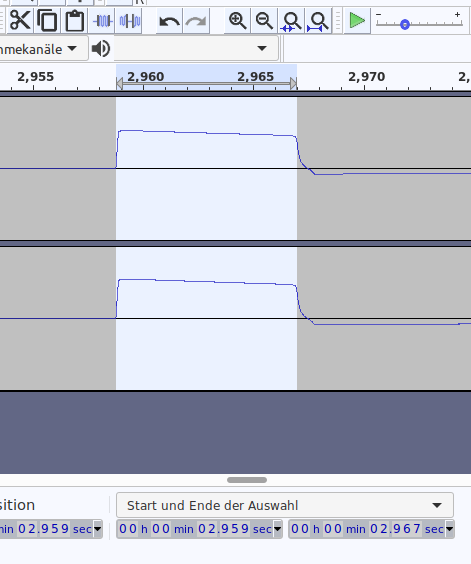

audacity ausschnitt

Auswertung

Als Differenz zwischen Beginn und Ende der Flanken ergibt sich 967-959ms (Start und Ende der Auswahl) 8ms. Eingestellt hatte ich am Wählrad der Praktika 1/125s = 0,008 = 8ms. Die Verschlusszeit stimmt also.
